- Magazzino: 2-3 Giorni
- Produttore: Audikom
- Codice Prodotto: KOM1015 PCB01
- Peso: 0.01 Kg
Basetta prestagnata per la prototipazione di filtri crossOver.
Per maggiori dettagli:
PCB01 è stato progettato per la prototipazione e l'assemblaggio dei filtri crossover. Le basette Audikom sono state pensate per semplificare notevolmente l'assemblaggio di un filtro crossover, poiché dotate di forature adatte alle dimensioni notevoli dei reofori di induttori e condensatori, oltre che di piazzole a quadrifoglio per poter connettere più componenti tra loro senza dover creare "ponticelli".
PCB01 ha una dimensione di 10x15 cm e consente l'assemblaggio di un filtro di piccole dimensioni a due vie bi-wiring o tre vie mono-wiring.
Il PAD è costituito da 4 piazzole con un foro da 1.2mm ed una centrale con foro da 1.6mm per consentire l'interconnessione di più componenti senza dover realizzare ponticelli. È possibile anche connettere due o più componenti, se non sono nello stesso PAD, utilizzando i reofori dei componenti stessi per cortocircuitare i vari PAD.
Tutti i PAD sono pre-stagnati con stagno all'argento per garantire la massima facilità nella saldatura e la massima conducibilità.. Le piazzole di ingresso ed uscita prevedono l'installazione di un morsetto di alta qualità o la possibilità di saldare un cavo. Prezzo per singolo PCB.

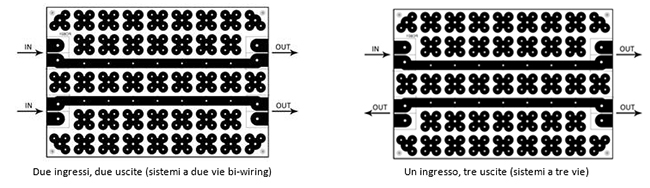

Possibili configurazioni
