LUXUS AUDIO - AMB2050NR KIT2

Il kit AMB2050NR KIT2 formato da un Amplificatore AMB2050NR in classe D basato su chip TPA3116D2 con modulo bluetooth integrato e controllo di volume VCB0M01 plug and play, completa, un alimentatore switching ALC24V6AJ da 24V 6A e un cavo di alimentazione CVAIT307515.

La potenza di uscita dell’amplificatore in classe D è di 50W con una tensione di alimentazione di 24V. Il range di tensione supportata varia da un minimo di 10V fino a 24V. Pilota diffusori acustici passivi che variano da un’impedenza nominale di 4 a 8 ohm.

Le sorgenti adoperate, al fine di inviare segnale musicale all’amplificatore in classe D, possono essere collegate via cavo (RCA) o per mezzo di protocollo Bluetooth 4.0, selezionabili tramite micro-switch posto sulla board.

Per ultimo, l’amplificatore AMB2050NR, presenta una porta VCB (Volume Control Board) che permette la comunicazione e la connessione (plug & play) fra un controllo di volume digitale esterno (presente nel kit) e l’amplificatore in classe D.

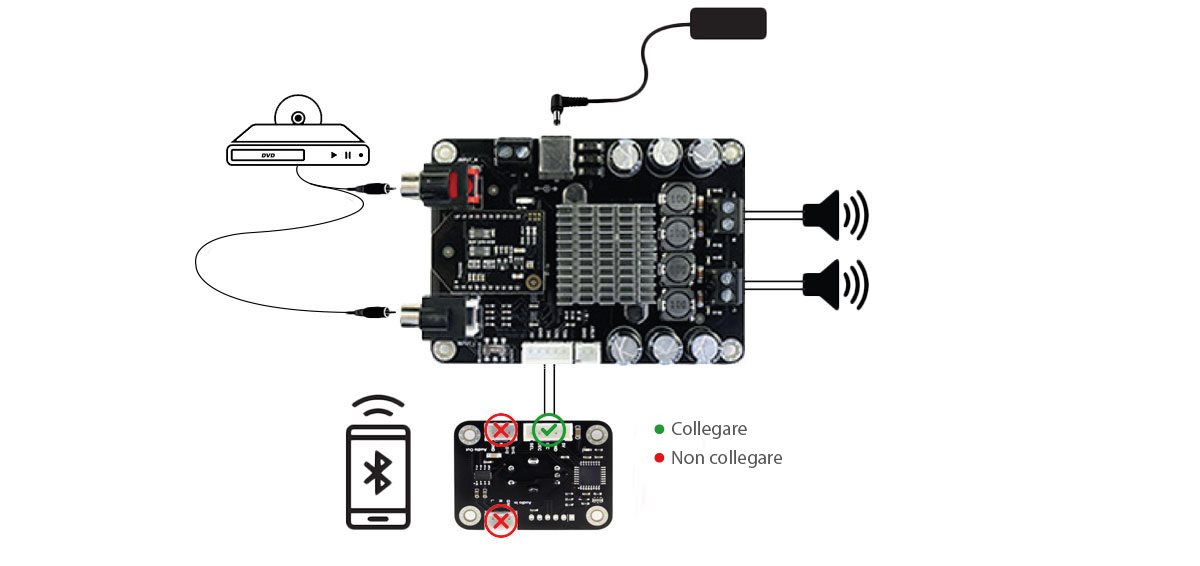

Attenzione: il controllo di volume VCB0M01 viene fornito con 3 cavetti. Per questo kit, utilizzare

solo il cavetto a 5 pin per collegare il controllo di volume all’amplificatore come illustrato sopra.
